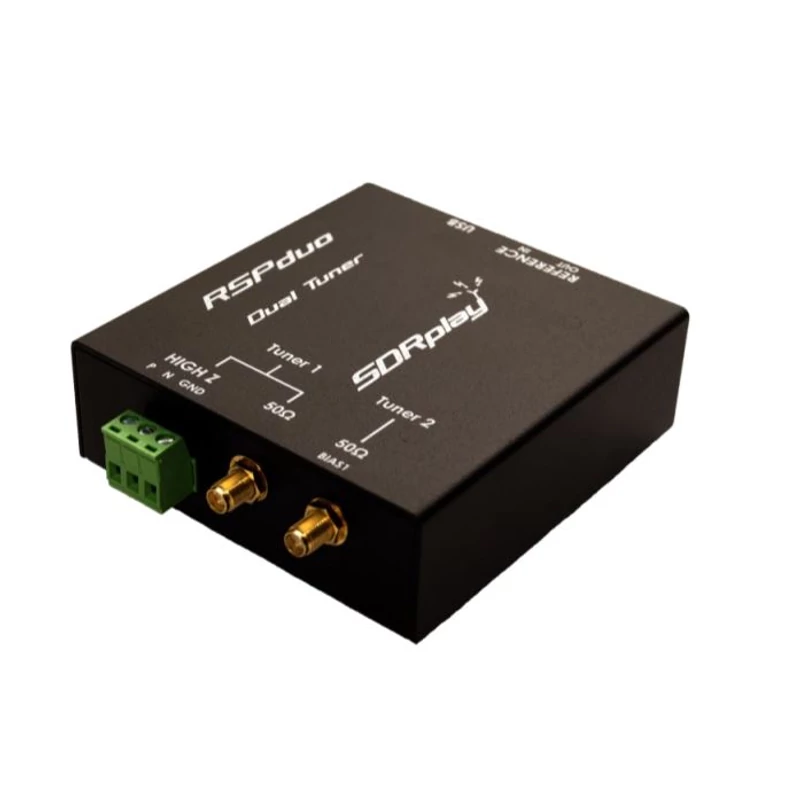

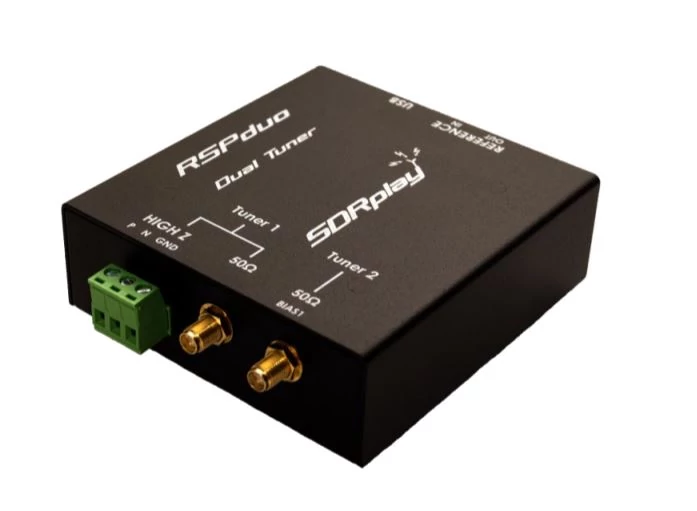

SDRplay RSPduo dual tuner 14-BIT SDR vevő 1kHz-2GHz
Leírás és Paraméterek
Az SDRplay RSPduo egy kettős tunerrel rendelkező, széles sávú, teljes funkcionalitású 14 bites SDR vevő, amely a teljes RF spektrumot 1 kHz-től 2GHz-ig lefedi, így a 10 MHz-es spektrumon is láthatóságot biztosít. Az SDRuno Windows rendszerű szoftverével kombinálva egyidejűleg két teljesen elkülönített 2 MHz-es frekvenciasávot figyelhetsz meg 1kHz és 2GHz között. Az SDRplay RSPduo SDR vevő három antennabemenetet tartalmaz amely szoftverrel választható, ideális ipari, tudományos és oktatási alkalmazásra. Mindössze egy számítógépre és egy antennára van szükséged ahhoz, hogy egy kiváló kommunikációs vevőd legyen. A dokumentált API lehetővé teszi a fejlesztők számára, hogy új demodulátorokat vagy alkalmazásokat hozzanak létre a platformon.
SDRplay RSPdupo SDR vevő legfontosabb előnyei:
- Párhuzamosan két teljesen független 2MHz-es spektrumablakot, bárhol 1kHz és 2GHz között
- A 2 antennából történő egyidejű feldolgozás lehetővé teszi az irányválasztástt és a zajcsökkentést
- Ideális keresztirányú teljes duplex vételhez, pl. HF + VHF vagy VHF + UHF
- Egyidejű Dump1090 és VHF ATC vétel
- Két ISM sáv egyidejű monitorozása és rögzítése
- Az 1 kHz-től az LF, MW, HF, VHF, UHF és L-sávok között a 2GHz-ig kiterjedő összes frekvenciát lefedi
- Legfeljebb 10 MHz-es frekvencia (egyszeri tuner mód) fogadása, figyelése és rögzítése
- Külső óra bemenet és kimenet szinkronizálás céljából, vagy kapcsolat a GPS referencia órával
- Kiváló dinamikus tartomány a kihívást jelentő vételekhez
- Működik a népszerű EXTIO-alapú SDR szoftverrel (elérhető 2018 év közepétől)
- A jövőbeni szabványokhoz bővíthető szoftver
- Erős és növekvő szoftver-támogató hálózat
- API, amely lehetővé teszi a demodulátor vagy az alkalmazás fejlesztését
- Kalibrált S-mérő / RF teljesítmény és SNR-mérés SDRuno-val (beleértve a .CSV fájlképességre történő adatgyűjtést is)
- Ideális az ISM / IoT / Telemetria sávok <2GHz-es hordozható monitorozásához
- Világszínvonalú technikai támogatás a www.sdrplay.com webhelyen keresztül
SDRplay RSPdupo SDR vevő legfontosabb funkciói:
- A kettős tuner önálló lefedettséget biztosít 1kHz-től 2GHz-ig két antennacsatlakozóval egyidejűleg
- 14 bites ADC szilícium technológia
- 3 szoftverrel választható antenna port (2 x 50 x és 1 x 1kΩ nagy impedanciájú kiegyensúlyozott / kiegyensúlyozatlan bemenet)
- Nagy impedanciájú antennacsatlakozó (1kHz-től 30MHz-ig)
- Szoftver által választható AM / FM és DAB műsorszóró sávszűrők
- A külső óra bemenet és kimenet lehetővé teszi a szinkronizálást több RSP-vel vagy külső referenciaórával
- Az USB-kábelen keresztül egy egyszerű B-típusú aljzaton át működik
- 11 nagy szelektivitású előválasztó szűrő mindkét SMA antenna porton
- Szoftver által választható, többszintű alacsony zajszintű előerősítő
- Bias -T tápegység az antennával szerelt LNA tápellátásához
- Rugalmas fekete festett acél tokban van.
- SDRuno - világszínvonalú SDR szoftver Windows számára
- Dokumentált API az új alkalmazások fejlesztéséhez
A következő linkeken még több információ elérhető:
- A gyártó honlapja: https://www.sdrplay.com/
- Letölthető szoftverek, manuálok: https://www.sdrplay.com/downloads/
- SDRPlay forum: https://www.sdrplay.com/community/
- SDRPlay blog: https://www.sdrplay.com/blog/
- SDRplay vevő illesztése Raspberry PI3-hoz: https://www.youtube.com/watch?v=qXThS1XszhQ&feature=youtu.be
- Videó és pdf gyűjtemény: https://www.sdrplay.com/apps-catalogue/
- SDRPlay facebook: https://www.facebook.com/SDRPlay/
- SDRPlay twitter: https://twitter.com/SDRplay
- SDRt használók magyar FB csoportja: https://www.facebook.com/groups/343171502915028/
- Napi DX magyar FB csoport: https://www.facebook.com/groups/297858620929016/
Mi a javasolt szoftver távoli vevő, webdsr és skimmer alkalmazásokhoz?
A gyártó javasolja az SDR-Console v3 applikációt. Ez rendelkezik beépített kliens/szerver funkcióval LAN és WAN környezetben is.
Szintén használható a Raspberry PI3 a gyártó SDRplay PI ISO-val. Ez az előkészített ISO rendelkezik az összes funkcióval a PI3 és az RSP szerverként való üzemeltetéséhez SoapyRemote és CubicSDR használatával. A kliensen is installálni kell a CubicSDR-t és csatlakozni a PI-hoz a SoapyRemote-on keresztül. Ez az összeállítás csak LAN környezetben fog működni. Mindkét szoftvercsomag letölthető a gyártó honlapjáról.
Figyelem! Az SDR készülékeken nincs kezelőszerv, ezért a készülékekhez a gyártó nem mellékel használati útmutatót. Cégünk csak a hardware-t forgalmazza. A készülékek kezelése, használata ingyenesen letölthető különféle szoftverekkel történik. Ezen szoftverek és help-jük csak angol nyelven érhetők el a gyártók vagy más szoftverfejlesztők (többnyire rádióamatőrök) oldaláról. A szoftverek telepítése, beállítása, használata középszintű számítógépes és angol nyelvű ismeretet igényel. Aki ezzel nem rendelkezik, az vagy ne vegyen ilyen eszközt, vagy kérjen segítséget más amatőröktől a fórumokon.
Az SDRplay gyártmányú termékekhez javasoljuk az általunk forgalmazott USB printer kábelt megvásárolni. Más USB kábelek nagy elektromágneses zajt kelthetnek, ami zavarhatja a vételt.
Blogbejegyzések:
Raspberry Pi 3 + SDR vevők
SDRuno v1.3. frissítés
RTLSDR egy SWL megfigyelő szemével az elmúlt 8-10 évben
Mini számítógép is elég, hogy egy SDR vevőt "szóra bírjunk"
| SDRplay RSPdupo specifikációi | |
| Weight | 315g |
| Size | 95mm x 80mm x 30mm |
| Low Current | Single tuner 180 mA (excl Bias T), Both tuners:280 mA (excl Bias T) |
| Frequency Range | Continuous coverage 1kHz – 2GHz |
| Connectivity | USB 2.0 (high speed) type B socket |
| Tuner 1 Antenna Coax Port Characteristics | 1kHz – 2GHz operation, 50Ω input impedance, SMA female connector |
| Tuner 1 High-Z Port Characteristics | 1kHz – 30MHz operation, 1kΩ input impedance (balanced), Pluggable screw connector (CTB9208/3 plug supplied) |
| Tuner 2 Antenna Port Characteristics | 1kHz – 2GHz operation, 50Ω input impedance, SMA female connector, Selectable 4.7V DC out (see Bias T) |
| Reference Clock Input and Output | MCX female connector |
| ADC Characteristics | • Sample frequency 2 – 10.66MSPS • 14 bit native ADC (2 – 6.048MSPS) •12-bit (6.048- 8.064 MSPS) •10-bit (8.064- 9.216MSPS) • 8-bit (> 9.216 MSPS ) |
| Bias T (Tuner 2 Port only) | Software selectable 4.7V @ 100mA |
| Maximum recommended input power | 0dBm continuous, 10dBm for short periods |
| Typical Noise Figures (50 ohm) | • 18dB @ 2MHz • 15dB @ 12MHz • 15dB @ 25MHz • 15dB @ 40MHz • 3.3dB @ 100MHz • 3.3dB @ 200MHz • 5.8dB @ 340MHz • 3.6dB @ 660MHz • 4.3dB @ 1500MHz • 5.0dB @ 1800MHz |
| Typical Noise Figures (High-Z) | • 14dB @ 2MHz • 18dB @ 15MHz |
| IF Modes | • Zero IF, All IF bandwidths • Low IF, IF bandwidths ≤ 1.536MHz |
| IF Bandwidths (3dB) | • 200kHz • 300kHz • 600kHz • 1.536MHz • 5.0MHz • 6.0MHz • 7.0MHz • 8.0MHz |
| Maximum recommended input power | 0dBm continuous, 10dBm for short periods |
| Reference | • High temp stability 0.5PPM TCXO • In-field trimmable to 0.01ppm. |
| External Reference Clock I/O (24MHz) | When an external 24MHz clock is applied, auto-detect will switch to the external reference. Ideally the external clock source should be connected to the RSPduo before power up. |
| Front End Filtering (Coax Antenna Ports) | Low Pass • 2MHz Band Pass • 2-12MHz • 12-30MHz • 30-60MHz • 60-120MHz • 120-250MHz • 250-300MHz • 300-380MHz • 380-420MHz • 420-1000MHz High Pass • 1000MHz |
| Notch Filters (Coax Antenna Ports) | • FM Notch Filter >30dB 77 – 115MHz >50dB 85 – 107MHz >3dB 144 – 148MHz MW • Notch Filter >15dB 400 – 1650kHz >30dB 500 – 1530kHz >40dB 540 – 1490kHz • DAB Notch Filter:>20dB 155 – 235MHz >30dB 160 – 230MHz |
| Front End Filtering (High Z Tuner 1 Port) | Choice of 0-2MHz and 0-30MHz low pass |
| Notch Filters (High Z Tuner 1Port) | MW Notch Filter >15dB 490 – 1640kHz >30dB 560 – 1470kHz |
| Note | The notch filters above are software selectable and remove specific broadcast bands. Each port carries its own filters which can be independently selected. |
